Avisos de mantenimiento, parte 2: validación y contrato de errores
Evolución del caso MIX-003 de SAP PM en S/4HANA: validaciones, GET con JSON plano y errores 400, 404, 502 y 500 con correlationId, sin Groovy. Incluye el manual PDF v2.
Crear un aviso de mantenimiento es solo una parte de la integración. La aplicación del técnico también necesita saber si envió un equipo vacío, si el aviso consultado no existe o si el sistema SAP no está disponible.
En la parte 1 del caso MIX-003 conectamos una API con SAP S/4HANA y el módulo Plant Maintenance (PM) mediante API Management, Cloud Integration y Cloud Connector. Esta segunda parte desarrolla la Variante B, Bloque 1: validar entradas, transformar la consulta en JSON y responder a errores con una estructura reconocible, usando pasos estándar y sin Groovy.
Estado al 24 de septiembre de 2026: el README y las evidencias actualizadas del laboratorio dan por cerrado el Bloque 1. Se corrigieron los XPath del GET y el mapeo del equipo; el re-test creó el aviso 10000960 y lo recuperó en JSON plano con 15 campos. Los bloques de gobierno adicional en APIM y externalización siguen pendientes.
Descargar el manual de la parte 2 — English, v2, PDF de 12 páginas
El PDF contiene el diseño, las capturas de configuración, las pruebas en Bruno y los errores encontrados durante el build. También está disponible en Recursos.
Qué cambia respecto de la parte 1
| Situación | Resultado documentado en el Bloque 1 |
|---|---|
| POST válido | 201 con número de aviso y equipo sin ceros iniciales |
| GET de un aviso existente | 200 con JSON plano de 15 campos |
| Prioridad fuera de rango o equipo vacío | 400 INVALID_REQUEST, antes de llamar a SAP |
| Número válido de un aviso inexistente | 404 NOTIFICATION_NOT_FOUND |
| Equipo con formato válido, pero rechazado por SAP | 400 BACKEND_REJECTED |
| Cloud Connector desconectado en la prueba | 502 BACKEND_UNAVAILABLE |
| JSON malformado | 500 INTERNAL_ERROR; convertirlo en 400 queda como mejora |
El contrato común de error tiene tres campos: code, message y correlationId. En este bloque, la correlación utiliza el identificador del MPL; la entrada X-Correlation-ID del consumidor pertenece a una etapa posterior.

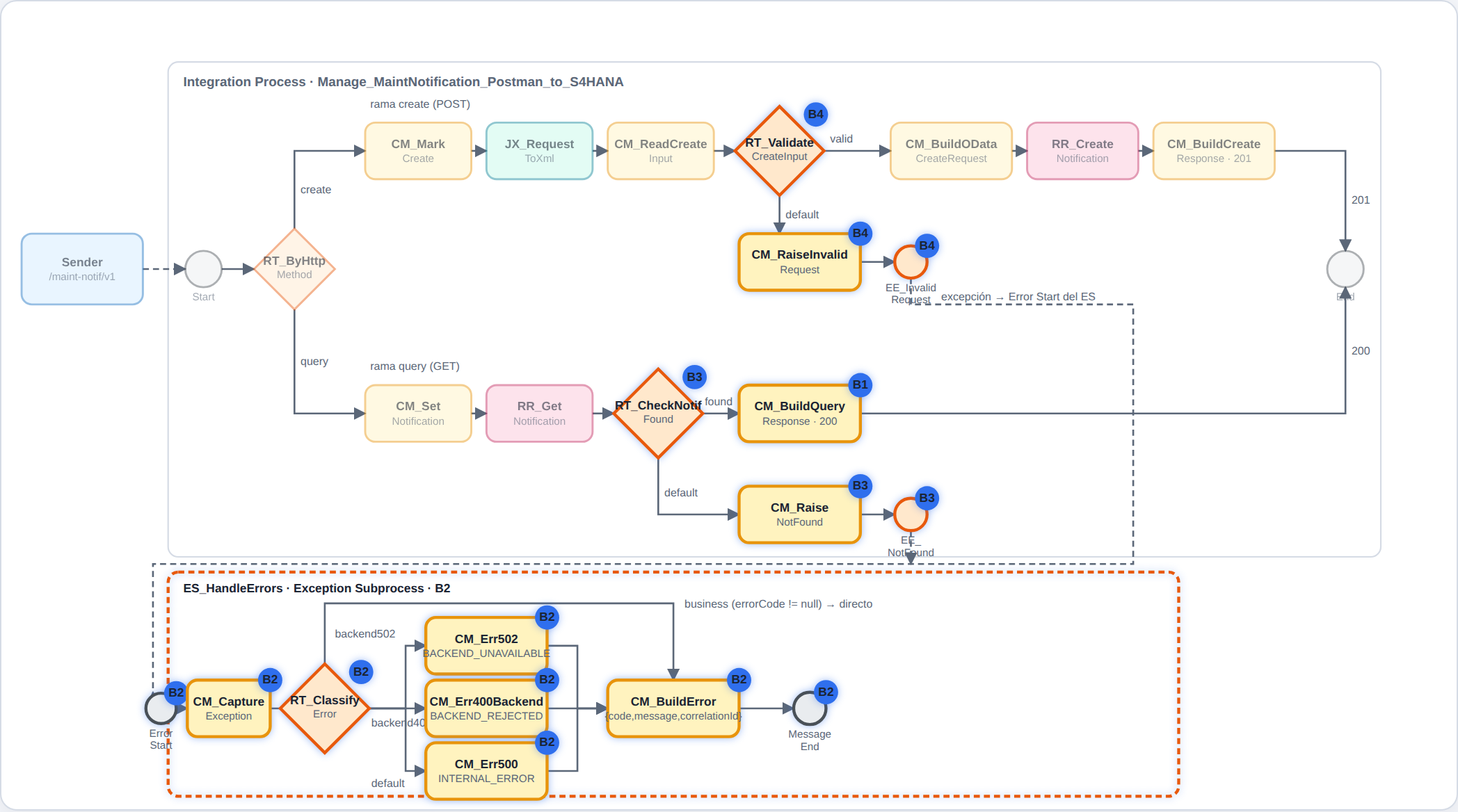

El iFlow y sus nuevas rutas
El artefacto sigue siendo Manage_MaintNotification_Postman_to_S4HANA. Mantiene las ramas create y query y agrega validación, comprobación de existencia y un Exception Subprocess compartido.
Los pasos resaltados corresponden a la evolución del caso. Haz clic en la imagen para ampliar el diagrama.
Validar el POST antes del receiver
Después del JSON to XML Converter y de extraer las properties, RT_ValidateCreateInput evalúa una condición Non-XML. Las reglas del ejercicio son:
| Campo | Regla del laboratorio |
|---|---|
| Tipo de aviso | M1, M2 o M3 |
| Prioridad | Un valor entre 1 y 4 |
| Equipo | Entre 1 y 18 dígitos |
| Descripción | Entre 1 y 40 caracteres |
| Reportante | Hasta 12 caracteres alfanuméricos o guion bajo; la expresión de este bloque permite vacío |
Estas reglas reflejan el contrato del ejercicio, no todos los contratos posibles de SAP PM. La existencia del equipo todavía la decide S/4HANA: una cadena numérica puede pasar la validación y ser rechazada por el backend.
Si la entrada no cumple, CM_RaiseInvalidRequest fija errorStatus, errorCode y errorMessage; luego un Error End Event dispara el Exception Subprocess. En las pruebas de prioridad inválida y equipo vacío no aparece una llamada al receiver.
La validación ocurre después de convertir JSON a XML. Por eso un JSON sintácticamente inválido falla antes de este Router y, en la versión probada, termina como 500 INTERNAL_ERROR.
Distinguir un aviso inexistente
La consulta OData utiliza $filter. Un resultado vacío puede llegar con HTTP 200: el código HTTP del receiver no basta para confirmar que el documento existe.
RT_CheckNotificationFound, con una condición XML basada en count(), comprueba los registros de la respuesta. La ruta por defecto pasa por CM_RaiseNotFound, establece 404 y NOTIFICATION_NOT_FOUND, y lanza un Error End Event.

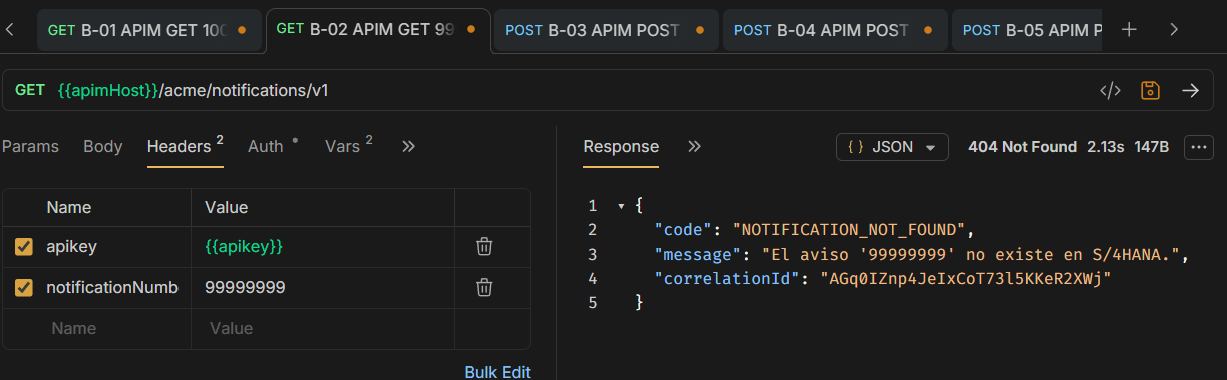

B-02: el número de prueba 99999999 no existe en el laboratorio. La respuesta conserva el contrato de error a través de APIM.
Un número con formato inválido es otro escenario. Durante el build se probó uno de 14 dígitos y el backend rechazó el filtro con 400. Esa prueba no demuestra el comportamiento del 404.
Un contrato para los errores
ES_HandleErrors captura las excepciones del Integration Process. CM_CaptureException copia ${exception.message} a la property exMsg, y RT_ClassifyError selecciona la respuesta:
- Error de negocio ya definido: conserva las properties del 400 de validación o del 404.
- Fallo de conectividad reconocido: devuelve
502 BACKEND_UNAVAILABLE. - Rechazo 400 reconocido del backend: devuelve
400 BACKEND_REJECTED. - Resto de excepciones: devuelve
500 INTERNAL_ERROR.
La clasificación técnica de este bloque busca palabras clave en el mensaje de excepción. Es la implementación probada en el laboratorio; no garantiza clasificar automáticamente cualquier error de cualquier adapter.
En CM_BuildError, el header CamelHttpResponseCode utiliza Type = Expression y el valor ${property.errorStatus}. También se establece Content-Type: application/json. Este es un ejemplo del contrato:
{
"code": "NOTIFICATION_NOT_FOUND",
"message": "El aviso solicitado no existe en S/4HANA.",
"correlationId": "<MPL_ID>"
}
El código se registra en SAP_MessageProcessingLogCustomStatus para localizar mensajes por su resultado. El subproceso termina con Message End, como está documentado en este caso, para devolver la respuesta construida al consumidor.
La prueba de rechazo del backend devolvió el texto técnico Bad Request : 400. Extraer el detalle funcional del error OData es un refinamiento adicional; ese texto por sí solo no explica al técnico por qué SAP rechazó su equipo.

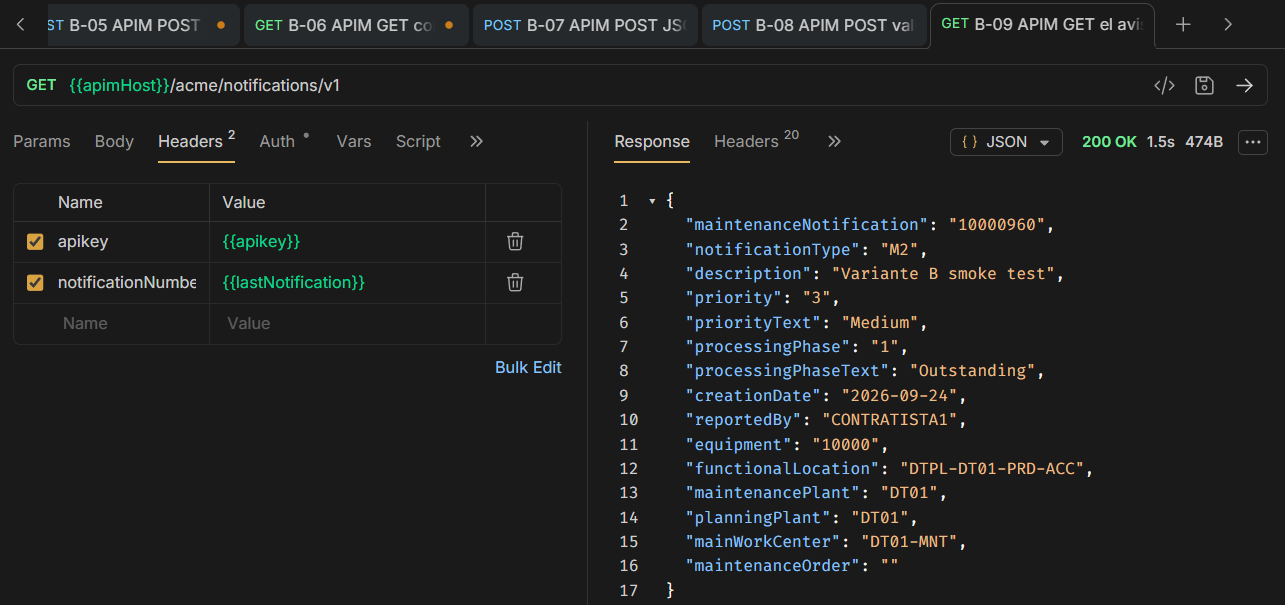

GET con JSON plano: el re-test que cerró el bloque
El primer intento de CM_BuildQueryResponse devolvía 200, pero concatenaba los valores del documento dentro de maintenanceNotification. Las properties XPath contenían solo el nombre del campo: MaintenanceNotification coincidía con el elemento raíz y su valor de texto incluía todo el contenido.
La corrección documentada utiliza la ruta completa en cada property, sobre el XML observado del receiver:
/MaintenanceNotification/MaintenanceNotificationType/MaintenanceNotification
/MaintenanceNotification/MaintenanceNotificationType/NotificationType
/MaintenanceNotification/MaintenanceNotificationType/NotificationText
El 24 de septiembre se aplicaron estas rutas y el ajuste de TechnicalObjectLabel en la respuesta de creación. El POST devolvió equipment = "10000"; el GET del nuevo aviso devolvió los 15 campos esperados.
La evidencia actualizada muestra prioridad y descripción de prioridad, fase de procesamiento, equipo, ubicación técnica, plantas y puesto de trabajo.
maintenanceOrder está vacío en ese resultado porque el aviso todavía no tiene una orden asociada. Es una distinción funcional de PM: crear el aviso no crea automáticamente una orden de mantenimiento.
Las nueve pruebas del laboratorio
Las pruebas se ejecutaron en Bruno a través del API proxy con apikey, los días 23 y 24 de septiembre. El Bloque 1 todavía no incorpora Fault Rules en APIM; los errores de CPI probados atraviesan el proxy con su status y su body.
| Prueba | Resultado documentado |
|---|---|
| B-01 · GET de un aviso existente | 200 con JSON plano después de corregir los XPath |
| B-02 · GET de un número válido inexistente | 404 NOTIFICATION_NOT_FOUND |
| B-03 · POST con prioridad 9 | 400 INVALID_REQUEST, sin llamada a SAP |
| B-04 · POST con equipo vacío | 400 INVALID_REQUEST |
| B-05 · POST con equipo 99999999 | 400 BACKEND_REJECTED |
| B-06 · GET con Cloud Connector detenido | 502 BACKEND_UNAVAILABLE; el conector se reinició después |
| B-07 · POST con JSON malformado | 500 INTERNAL_ERROR, comportamiento aceptado para este bloque |
| B-08 · POST válido | 201; el re-test creó el aviso 10000960 con equipo sin ceros iniciales |
| B-09 · GET del aviso recién creado | 200, mismo número y JSON plano de 15 campos |
Los números de aviso son evidencia histórica del entorno de laboratorio. La colección Postman descargable de la parte 1 comprueba el contrato anterior, incluido GET en XML; no debe usarse sin adaptar sus assertions para validar esta segunda parte.
Lecciones del build y siguientes pasos
| Síntoma | Corrección aplicada |
|---|---|
| La condición del Router se interpreta como XPath | Configurar la ruta de validación como Non-XML |
Un Error End Event termina en INTERNAL_ERROR | Completar las tres Exchange Properties antes del evento para que la clasificación reconozca el error de negocio |
| El body indica error, pero HTTP responde 200 | Usar Expression para CamelHttpResponseCode |
| El GET concatena campos dentro del número del aviso | Especificar el XPath completo en cada property de respuesta |
El Bloque 1 está cerrado según el README actualizado y sus pruebas. La siguiente etapa, Bloque 2, contempla Spike Arrest, Quota por aplicación, eliminación de apikey antes del target y Fault Rules en API Management. El Bloque 3 contempla parámetros externalizados y un X-Correlation-ID proporcionado por el consumidor.
El salto respecto de la primera parte es concreto: la aplicación ya puede distinguir una entrada inválida, un aviso inexistente y un fallo de conectividad, y el GET devuelve datos utilizables del proceso de mantenimiento.
Leer la parte 1 · Descargar el manual parte 2 en inglés — v2
