Cuando Cloud Connector cae: de un error 502 a un incidente ServiceNow

Caso MIX-004 de SAP PM: arquitectura, iFlows, Open Connectors, deduplicación y pruebas documentadas para alertar fallas de Cloud Connector en ServiceNow. Incluye diagramas y capturas.

Un contratista consulta un aviso de mantenimiento desde una aplicación externa. Cloud Connector está desconectado y la API responde 502 BACKEND_UNAVAILABLE. El error llega al consumidor, pero el equipo de soporte no recibe ninguna alerta. SIS-CASE-MIX-004 estudia cómo convertir esa falla técnica en un incidente de ServiceNow sin perder el contrato de error de la API.

Es una continuación del caso MIX-003, parte 2: aquel iFlow crea y consulta avisos del módulo SAP Plant Maintenance (PM) en S/4HANA. Aquí el aviso sigue siendo el objeto de negocio; el incidente es un registro operativo sobre la integración. Son procesos relacionados, pero distintos.

Alcance de esta publicación: ServiceNow y Open Connectors tienen pruebas de prerrequisitos; existe un registro escrito de creación y actualización de incidentes en I-02/I-03. El README del laboratorio aún marca build, pruebas completas y cierre como pendientes. Faltan respuestas finales del consumidor y evidencia concluyente de I-01 e I-04 a I-08. Las figuras de configuración y los diagramas ayudan a entender la solución; no sustituyen esas verificaciones.

Descargar la ficha pública del caso (PDF) · Ver todos los recursos

El problema y la arquitectura

El consumidor entra por API Management. El iFlow padre de MIX-003 procesa el POST o GET del aviso y llama a S/4HANA por Cloud Connector. Si ese acceso falla, su Exception Subprocess clasifica el error y llama por ProcessDirect a un iFlow hijo. El hijo usa el adaptador Open Connectors para buscar, crear o actualizar el incidente en ServiceNow. Ese canal de alertas sale por Internet y no depende del túnel que acaba de fallar.

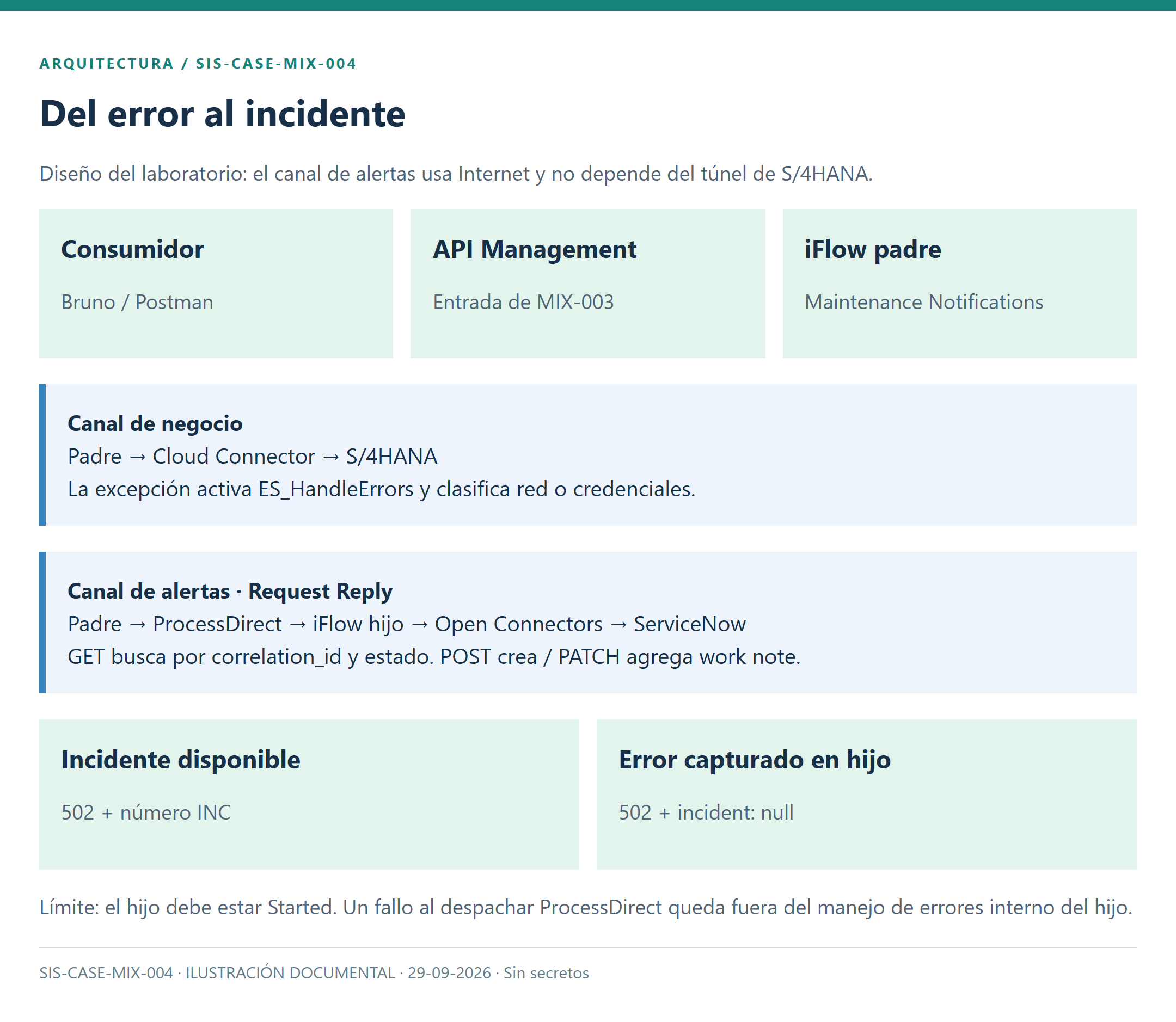

Arquitectura documental del caso. El diagrama representa el flujo previsto y sus límites; no es una prueba extremo a extremo.

El objetivo de diseño es una falla recurrente, un incidente abierto: la primera petición abre un ticket y las siguientes agregan notas de trabajo. Una falla de conectividad (BACKEND_UNAVAILABLE, categoría network) y un rechazo de la credencial del backend (BACKEND_AUTH_FAILED, categoría software) deben seguir rutas separadas. Esa separación evita enviar al mismo equipo dos problemas con responsables diferentes.

Qué se comprobó antes de integrar los iFlows

En la PDI de ServiceNow se probaron la Table API, la creación y actualización de incidentes, y la búsqueda por correlation_id. En la instancia del conector ServiceNow de Open Connectors se probaron GET, POST y PATCH. La respuesta de GET /incidents fue un array JSON; POST y PATCH devolvieron objetos JSON. En estas pruebas, POST de Open Connectors respondió 200, aunque la Table API nativa había respondido 201.

Un 401 User is not authenticated en la Table API se resolvió en este laboratorio al asignar al usuario técnico el rol snc_basic_auth_api_access, además de los permisos de incidentes. La interfaz web accesible no demostraba que Basic Auth estuviera habilitado para la API. Las credenciales de Open Connectors pertenecen al Security Material de Cloud Integration; ningún valor de Authorization, User Secret, Organization Secret o Element Token debe copiarse al iFlow, a una captura o al repositorio.

El iFlow hijo: buscar, crear o actualizar

El diseño separa la lógica de alertas en Raise_Incident_OpenConnectors_to_ServiceNow. El padre le envía por ProcessDirect encabezados inc_* con código de error, método HTTP, número de aviso, texto de excepción e identificador de correlación. El hijo convierte ese contexto en propiedades y prepara una clave funcional para la búsqueda.

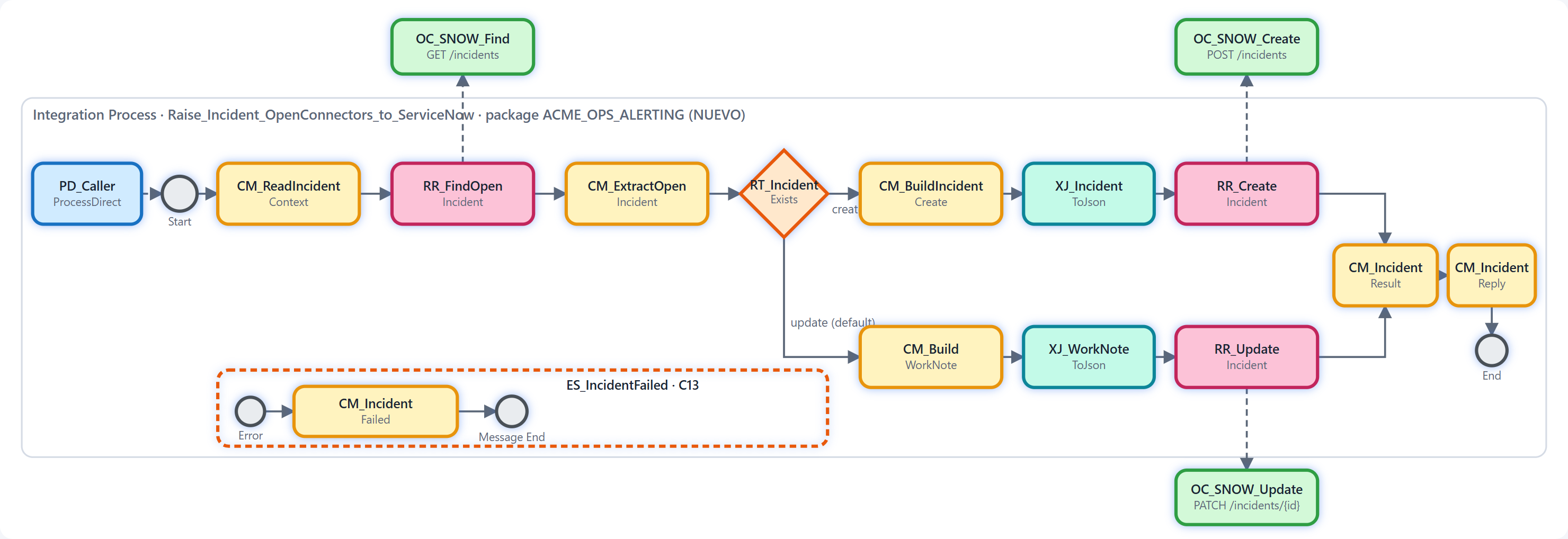

Vista documental extraída del HTML interactivo: GET del incidente abierto, decisión create/update y ruta de error propia. Abrir a tamaño completo.

La secuencia es:

1. OC_SNOW_Find consulta /incidents con la clave y los estados abiertos.
2. RT_IncidentExists decide entre crear con POST o actualizar con PATCH /incidents/{sys_id}. El número visible INC... no reemplaza al identificador interno sys_id para PATCH.
3. Un Content Modifier prepara el cuerpo XML y el conversor XML-to-JSON produce el payload del conector. El mensaje de excepción requiere especial cuidado al insertarse en XML; además del diseño mostrado, debe verificarse el escape de caracteres y el cierre de CDATA con datos adversos.
4. CM_IncidentResult y CM_IncidentReply devuelven el número y el estado al padre. El Exception Subprocess del hijo intenta responder FAILED e incident: null si falla la alerta, para que el error original no se pierda.

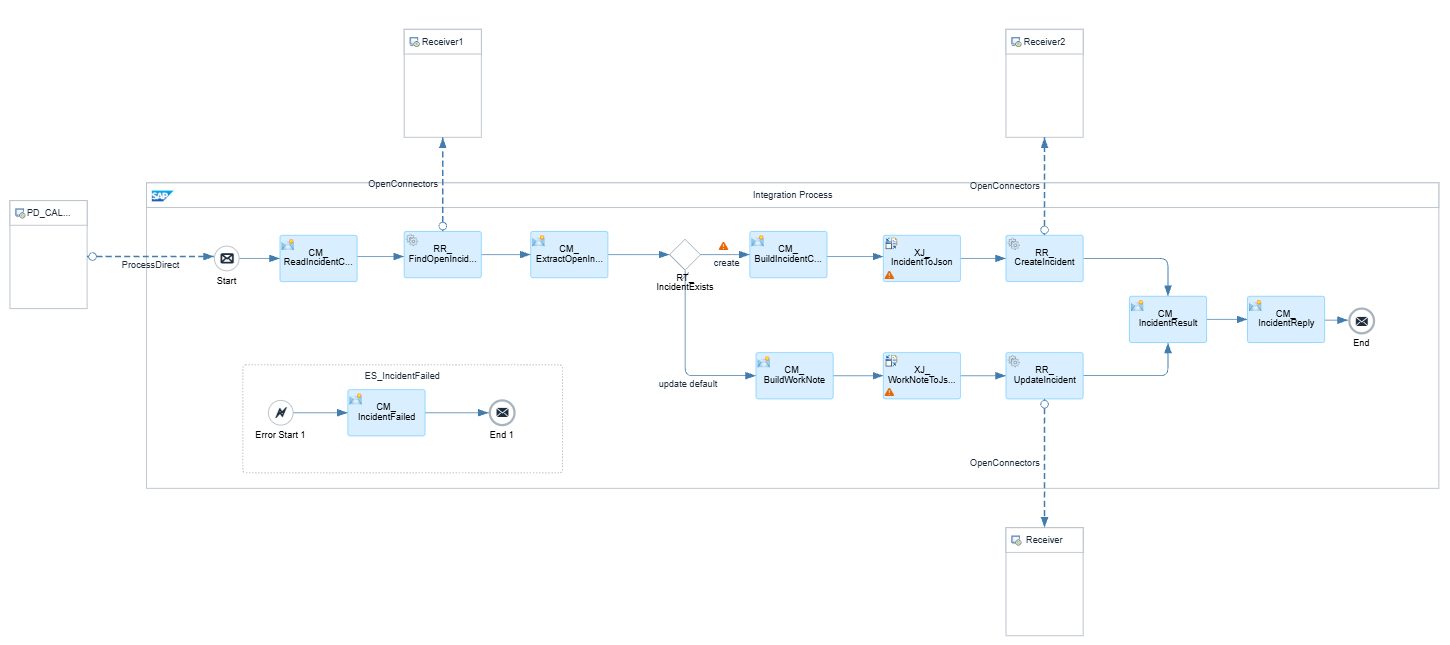

Captura del canvas aportada en el manual. Muestra los pasos configurados, pero no acredita por sí sola que todos los escenarios de prueba hayan pasado.

El punto delicado es la llamada Request Reply: el padre necesita conocer el número del incidente antes de construir su respuesta. Si el hijo no está iniciado, ProcessDirect puede fallar mientras el padre ya está dentro de su propio Exception Subprocess. Por eso el diseño del hijo incluye manejo local de errores, y la matriz pendiente debe probar de forma explícita el fallo del canal de alertas. No se puede prometer que cualquier excepción devolverá siempre 502 hasta completar esa prueba.

El iFlow padre: conservar el error de negocio

El proceso principal de MIX-003 mantiene las ramas de creación y consulta de avisos. Los cambios propuestos se concentran en ES_HandleErrors: capturar la excepción, separar el rechazo de credenciales de la caída de conectividad, preparar los encabezados inc_*, llamar al hijo y añadir incident al JSON de error.

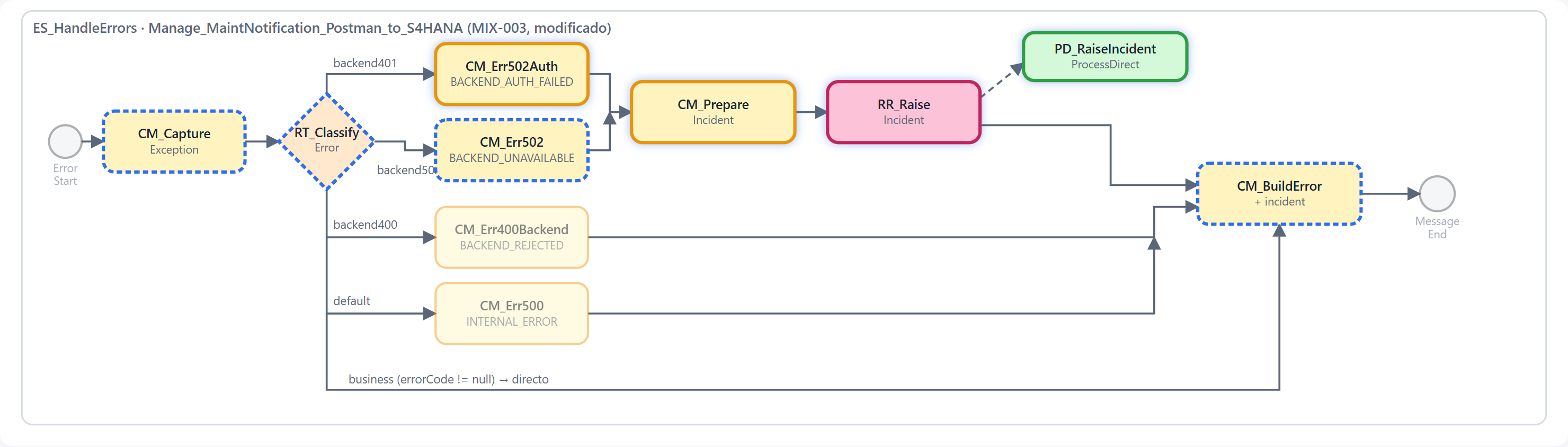

Vista documental del manejo de errores: las rutas 400 y 500 siguen separadas de las dos rutas 502 que solicitan una alerta. Abrir a tamaño completo.

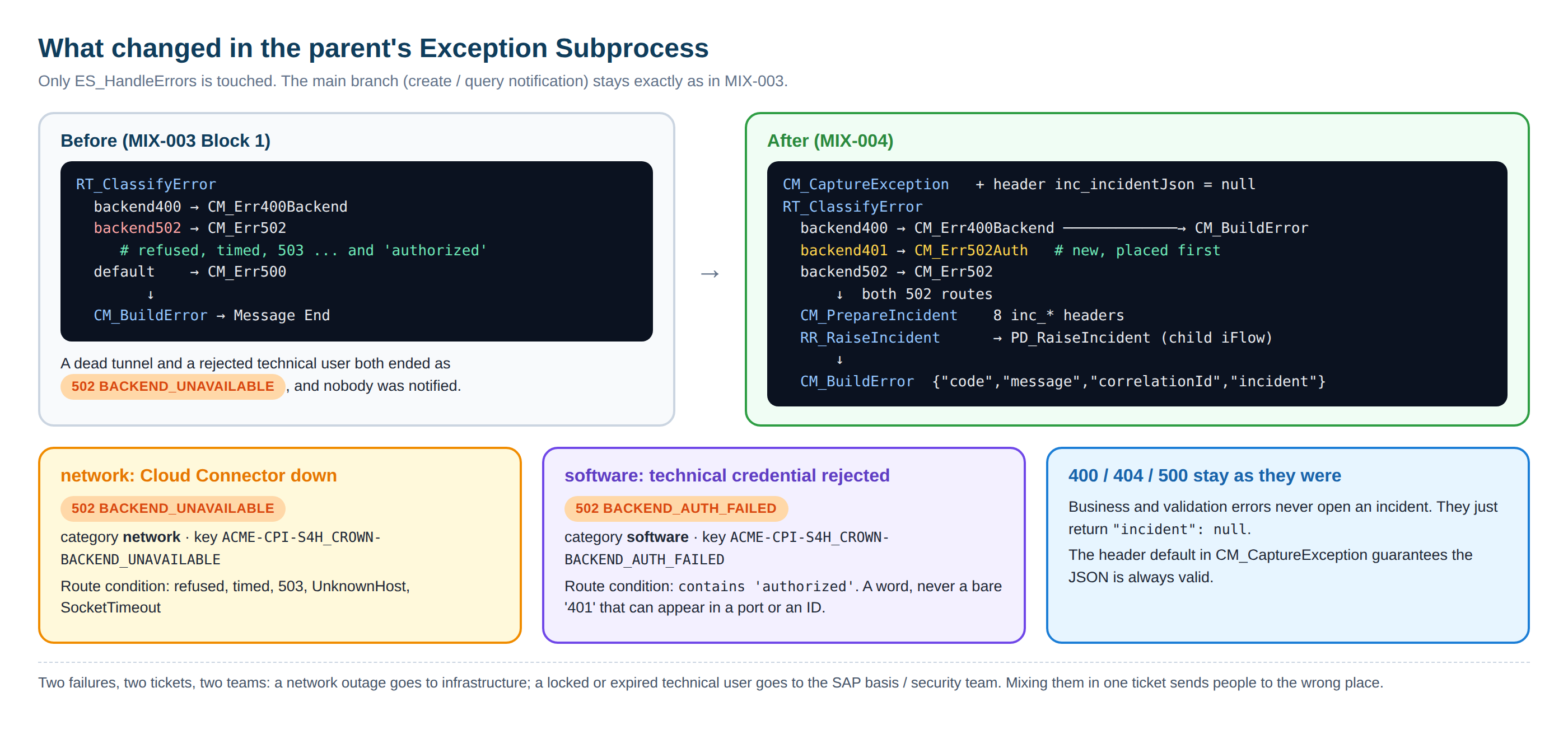

Esquema del manual en inglés. Distingue network para la conectividad y software para la credencial técnica rechazada. Abrir a tamaño completo.

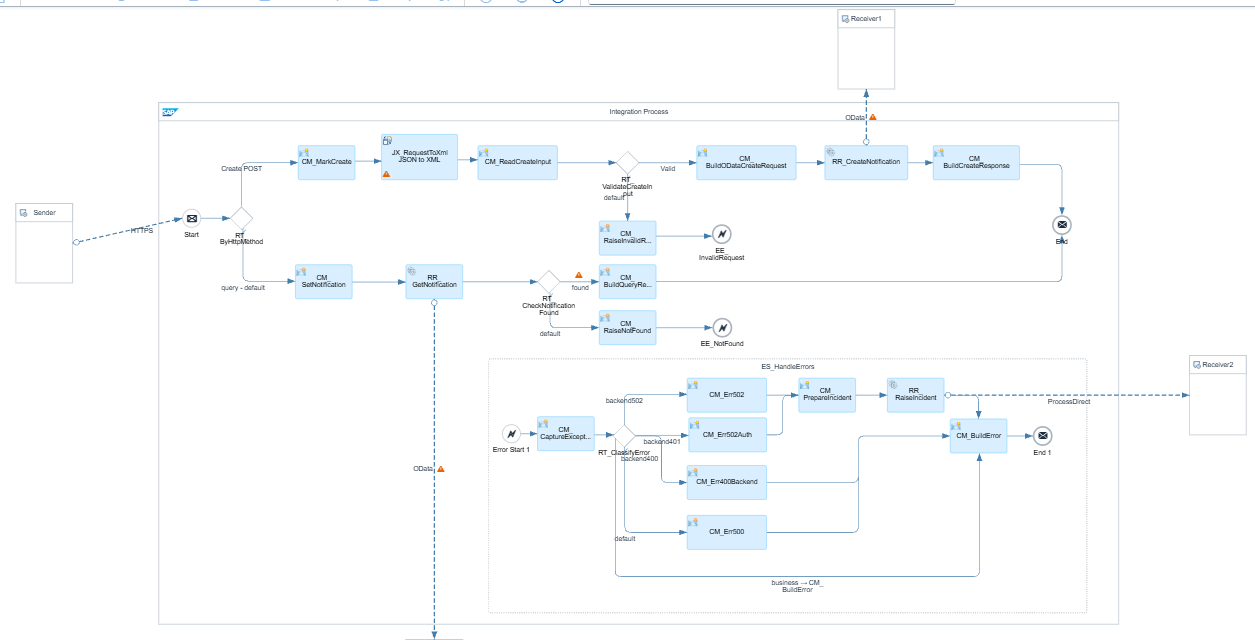

Captura de configuración del iFlow padre; la respuesta final del consumidor aún requiere evidencia de prueba.

El contrato de respuesta previsto conserva code, message y correlationId, y agrega incident:

{
  "code": "BACKEND_UNAVAILABLE",
  "message": "No fue posible llegar a S/4HANA",
  "correlationId": "MPL-ID",
  "incident": "INC..."
}

Este JSON es ilustrativo, no una respuesta capturada. Si ServiceNow también falla, el diseño busca mantener el 502 y devolver "incident": null. El correlationId identifica el mensaje de Cloud Integration y permite buscar su MPL; la clave de deduplicación en correlation_id de ServiceNow es otra cosa: representa el tipo de falla y permanece estable entre peticiones.

Deduplicación: por clave y estado, no por active

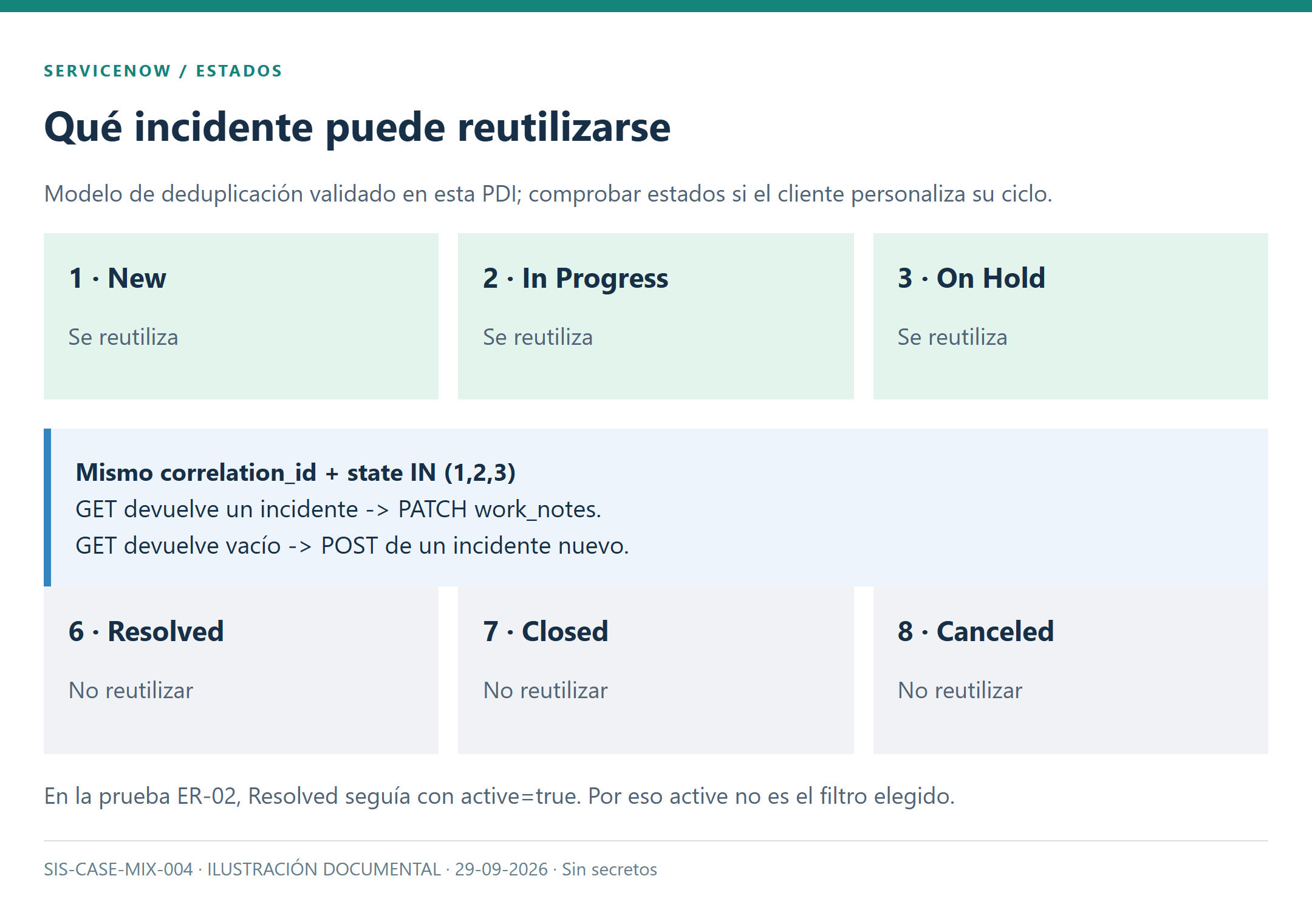

El iFlow hijo busca la misma clave funcional solo entre incidentes New, In Progress u On Hold (state IN (1,2,3)). Si encuentra uno, añade una work_notes; si no, crea uno nuevo. En la PDI de la prueba, un incidente Resolved conservó active=true. Filtrar únicamente por active habría reutilizado un ticket que el equipo ya daba por resuelto.

Regla observada en esta PDI. Una instancia con estados personalizados requiere revisar el filtro.

La consulta del adaptador necesitó un ajuste adicional: un where escrito directamente en la configuración produjo un problema de endpoint; una versión ya codificada y combinada con fields y pageSize produjo un error de expresión. La guía documenta la opción que funcionó: generar el where sin codificar en una property, referenciar esa property en el receiver y configurar Page Size = 1 en su campo propio.

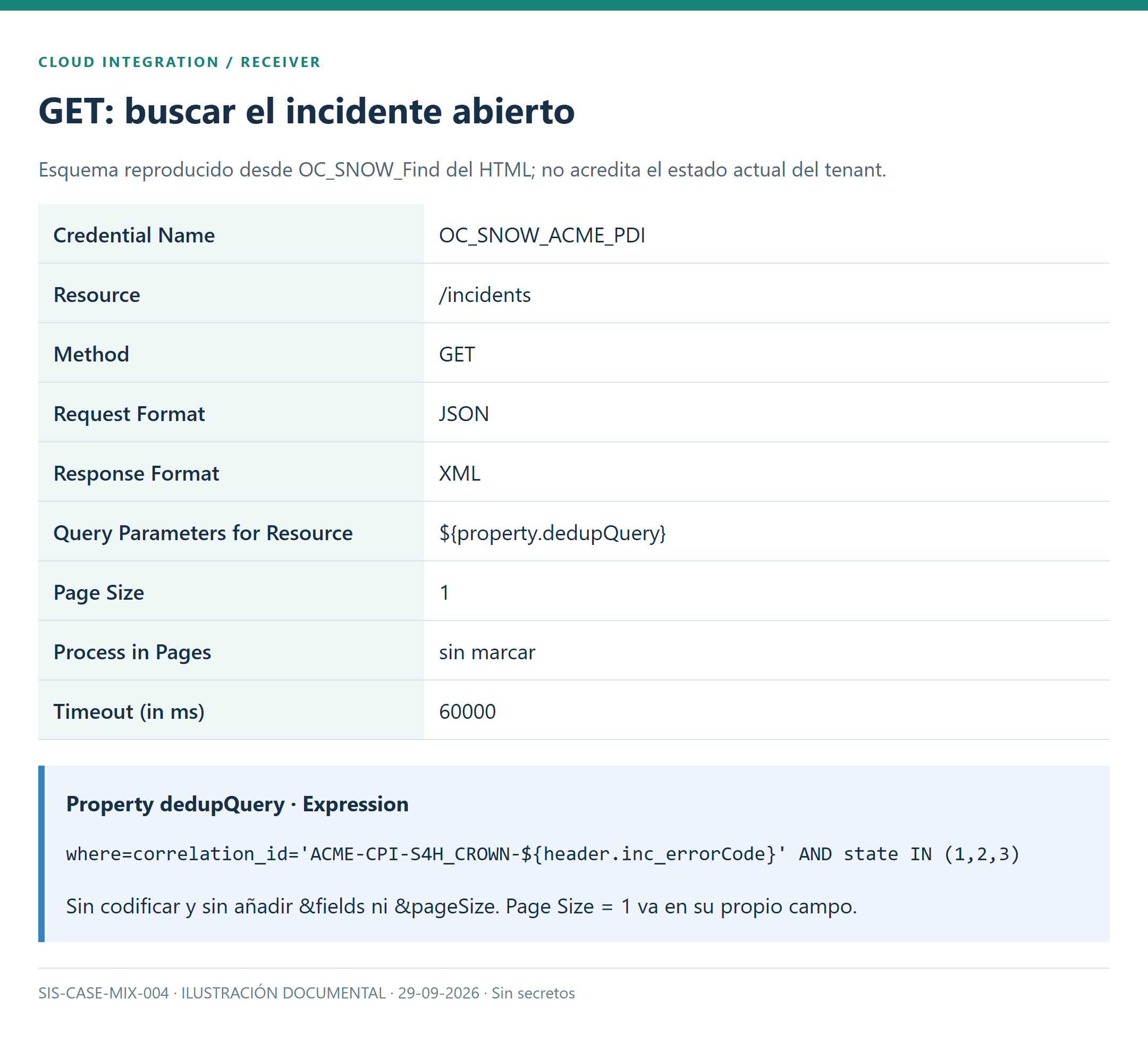

Esquema del receiver basado en la guía HTML; no muestra secretos ni confirma el estado actual del tenant.

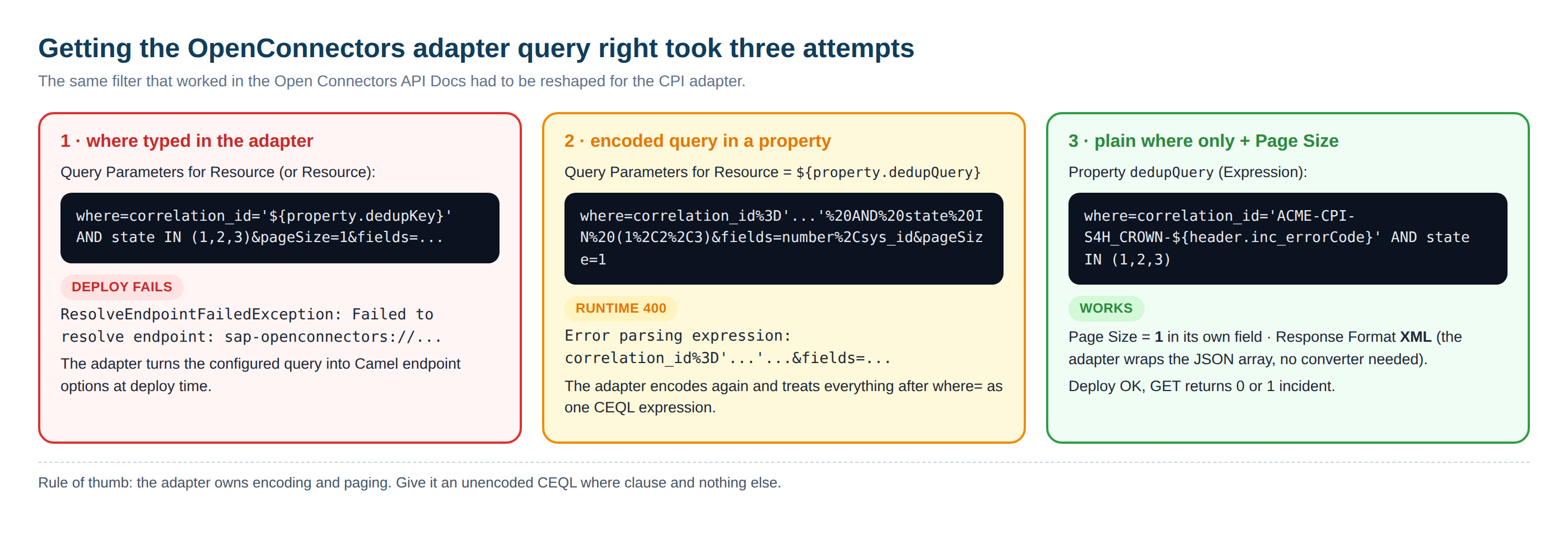

Comparación del manual: el adaptador gestiona codificación y paginación; la property aporta solo la expresión where. Abrir a tamaño completo.

Esta búsqueda seguida de POST no es atómica. Dos mensajes simultáneos podrían no encontrar incidente y crear dos. Tampoco conviene repetir un POST a ciegas después de un timeout: primero hay que consultar ServiceNow. Esas decisiones de concurrencia y reintento siguen abiertas para un uso operativo.

Resultados registrados y pruebas que faltan

El registro escrito de I-02/I-03 describe un incidente creado durante una falla de Cloud Connector y una segunda petición que añadió una nota al mismo ticket. El manual en inglés muestra el recorrido y una captura del incidente, pero la revisión documental señala que no se adjuntó la respuesta final del consumidor con el mismo INC y correlationId. Por eso aquí se informa la creación/deduplicación registrada, sin presentar la matriz completa como superada.

Para cerrar el caso hacen falta el despliegue verificado de ambos iFlows, las respuestas de Bruno o Postman, los MPL correlacionados, el historial de work notes en ServiceNow y la comprobación del comportamiento ante timeout, concurrencia y caracteres especiales. Mientras esa evidencia no esté completa, MIX-004 sigue siendo una implementación documentada en progreso.

La ficha pública de dos páginas resume la arquitectura y los límites sin exponer credenciales ni identificadores del tenant.
